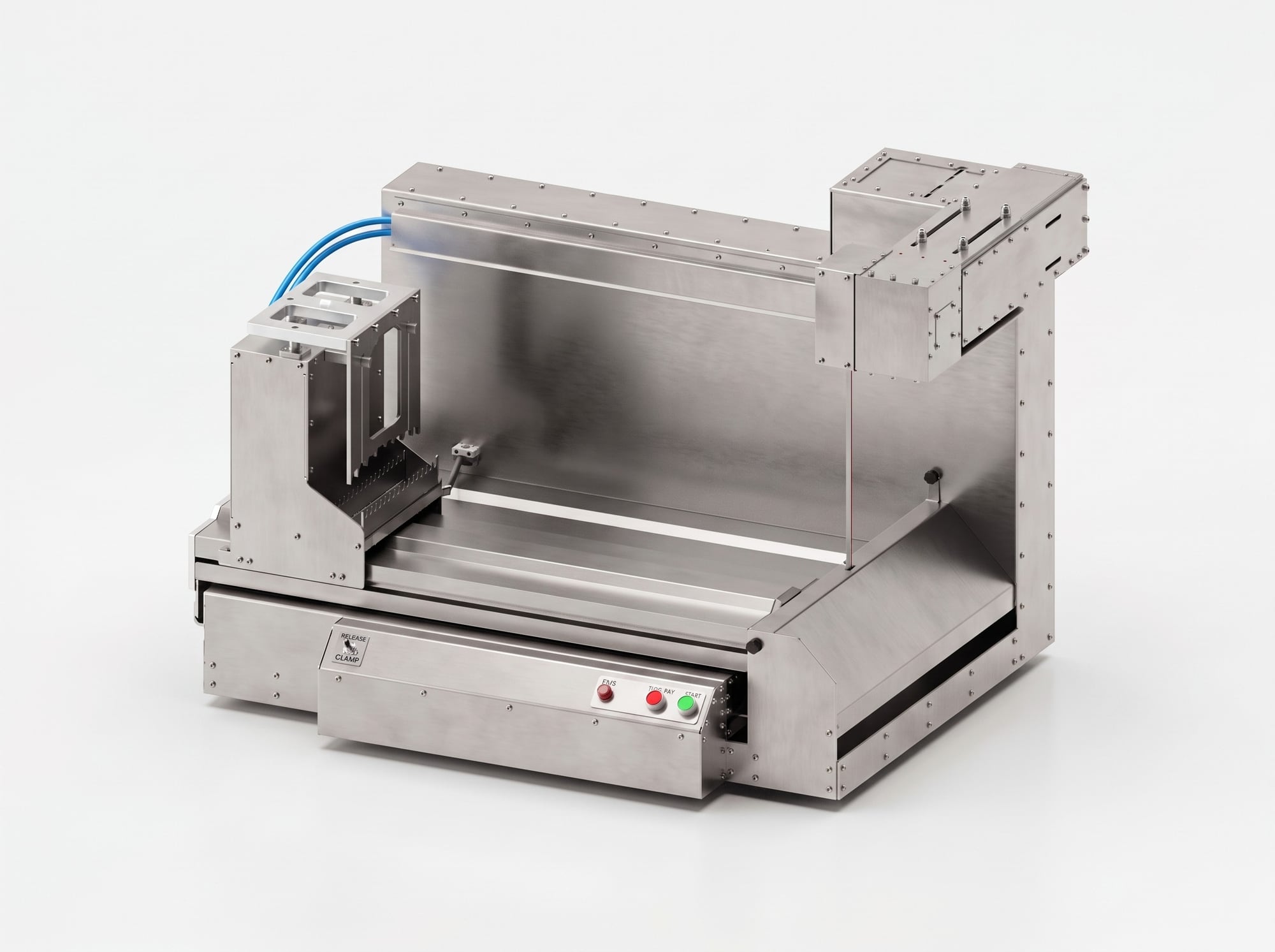

거치형 자동 골절기

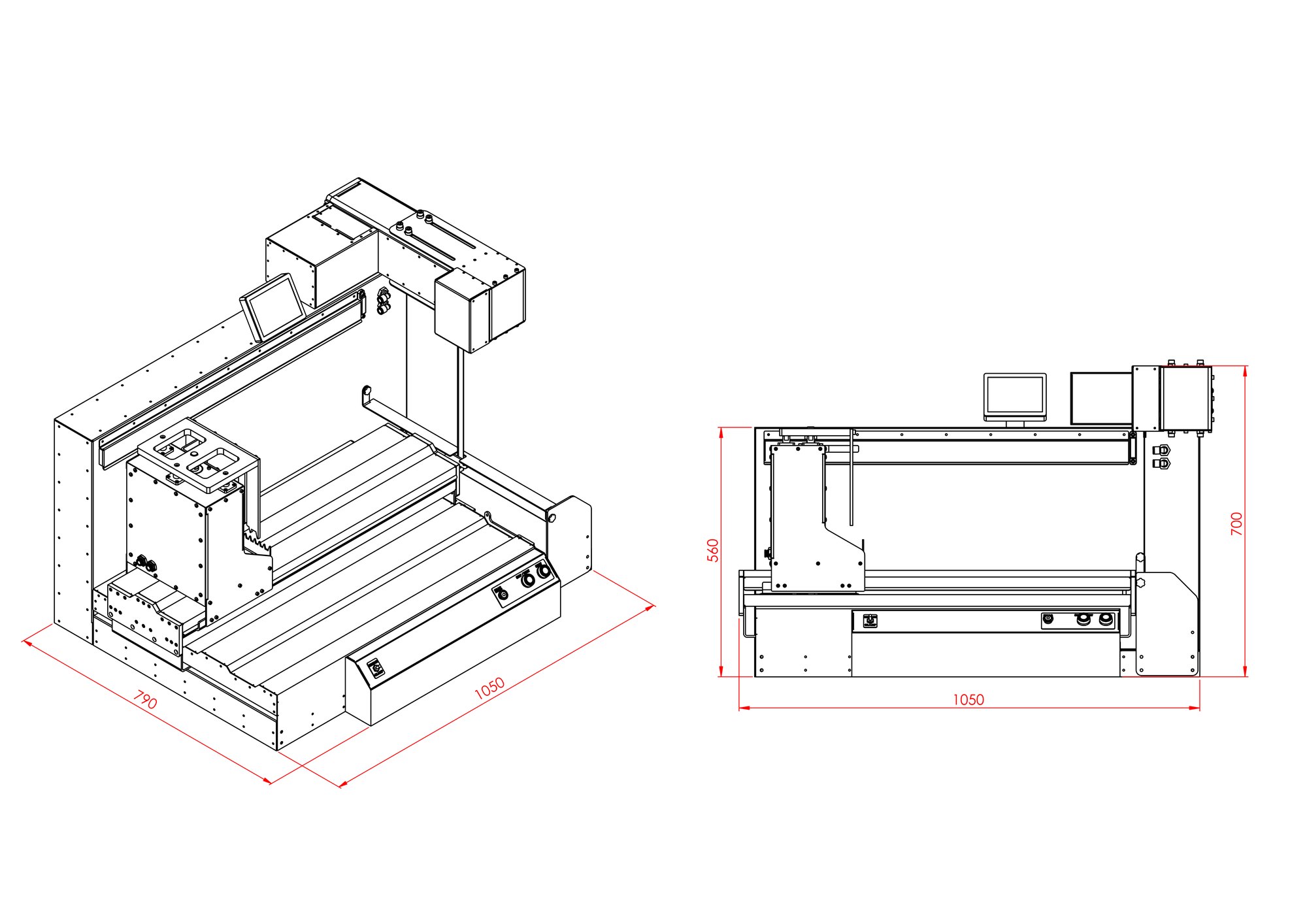

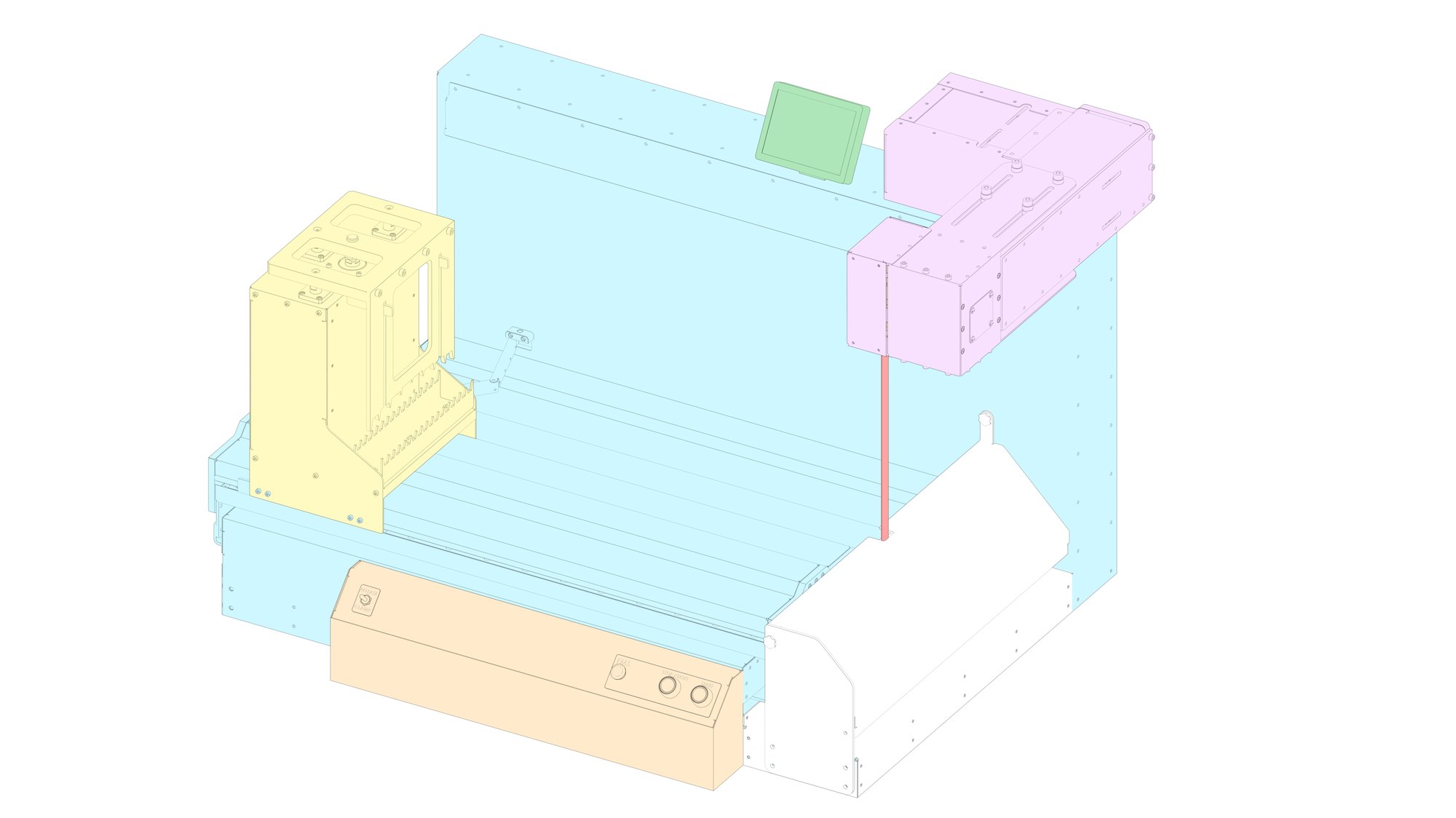

03설계 · 개발

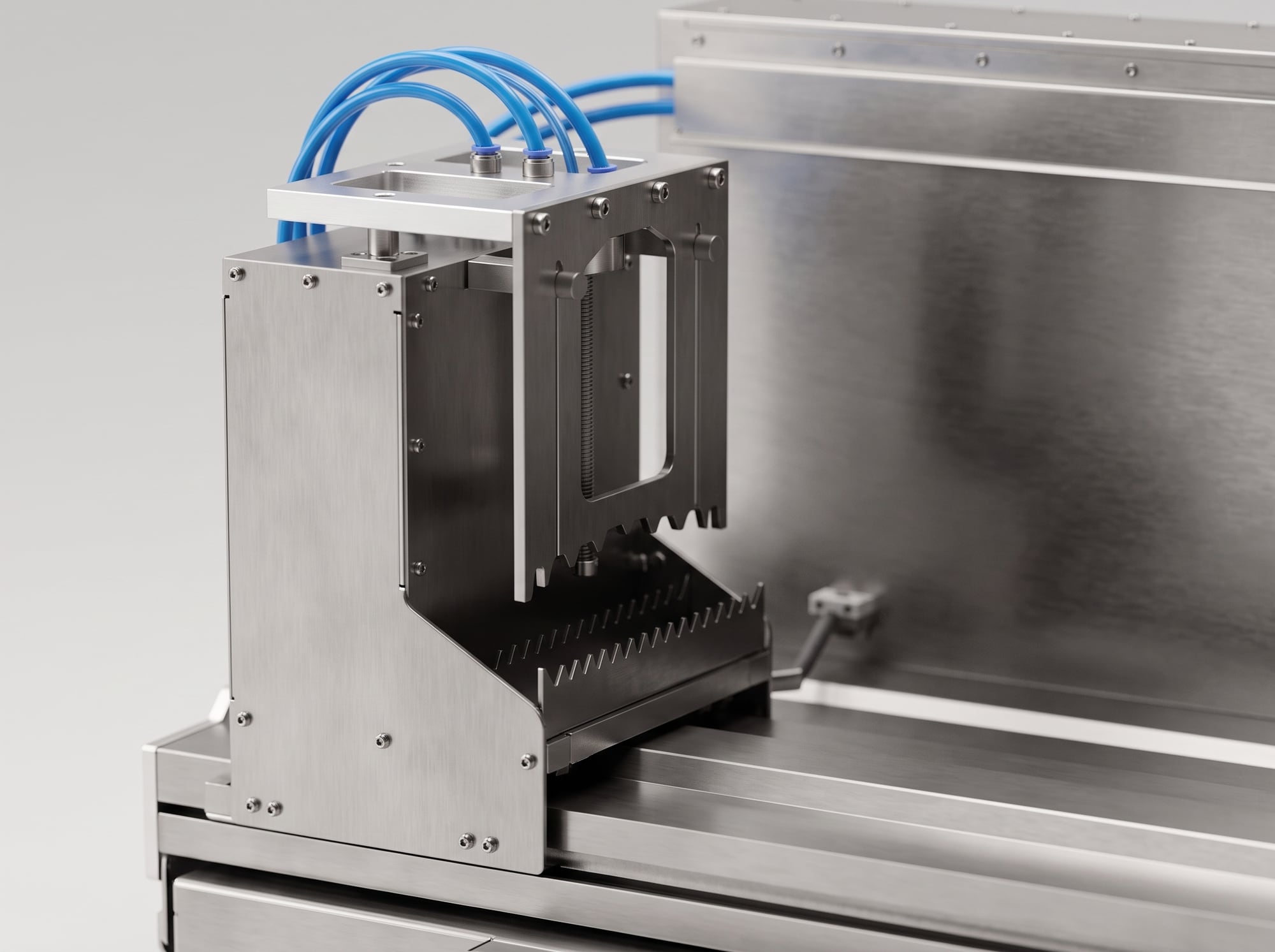

블레이드가 수직으로 왕복하며 자르는 방식이라 기존 밴드쏘보다 부상 정도가 크게 낮습니다. 뼈를 고정·이송하는 2축 로봇을 달아 자동으로 절단합니다. 공압 클램프가 300kg의 압력으로 뼈를 고정합니다. 진동이 생기는 부분을 메인 프레임과 분리하고 결합부에 댐퍼를 넣어 진동을 차단했으며, 회전체 진동은 카운터웨이트로 줄였습니다. 식품용이므로 모든 소재를 알루미늄 또는 스테인리스로 만들었고, 실용신안 등록을 위한 독자 구조를 고안했습니다.

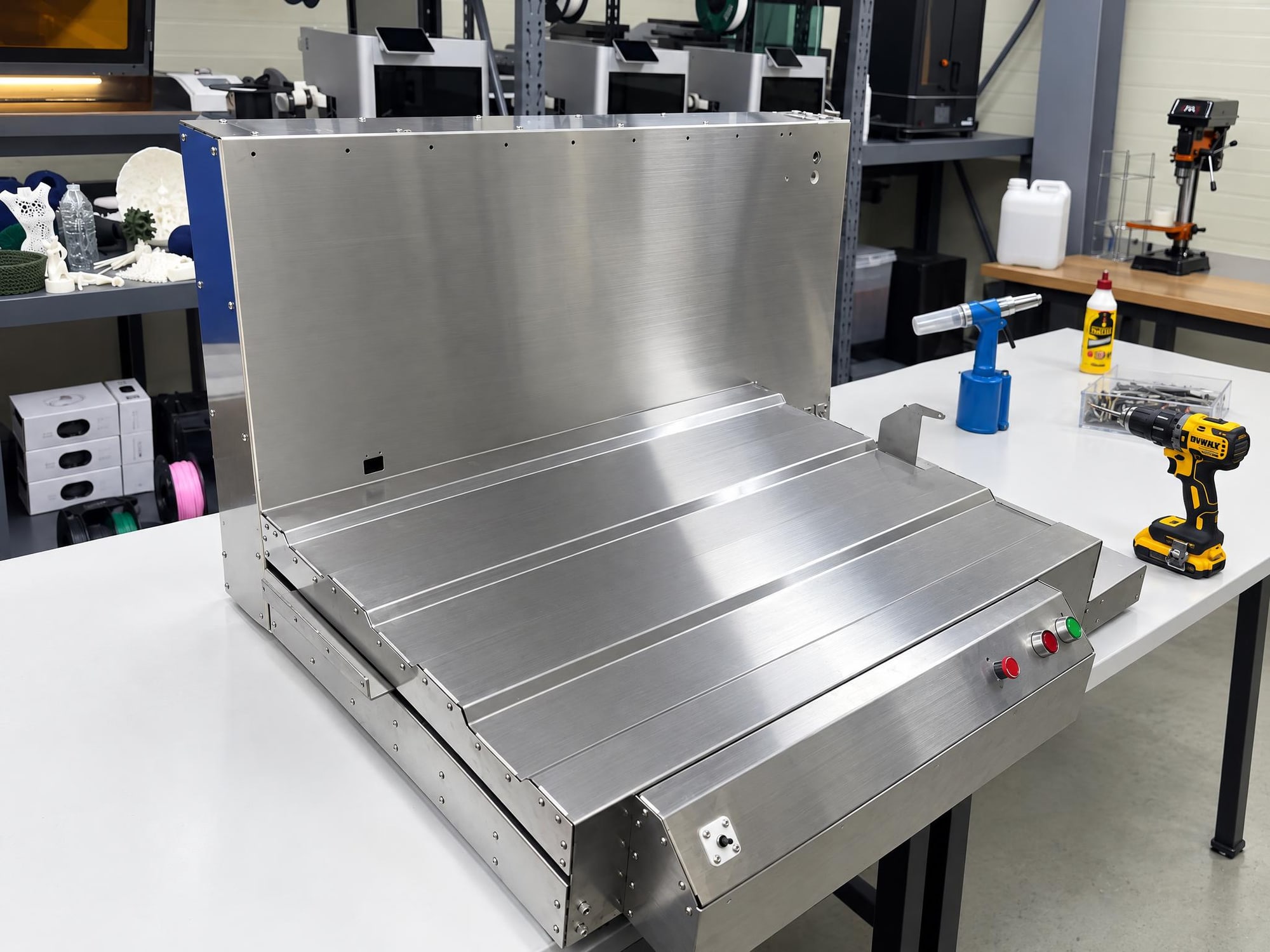

04시제품 · 검증

제조 방식: 절삭 가공, 선반 가공, 절곡
